Technologie
Wie funktioniert es?
- IZI-flow ist ein kompaktes, zuverlässiges Ventil. Der Wasserfluss wird anhand einer Membrane aktiviert.
- Durch Drücken des Pedals wird Pilotwasser aktiviert.
- Das Pilotwasser im Netzdruck gibt der Membrane ein Signal zum Öffnen bzw. Schließen des Hauptwasserflusses.
- Eine spezielle Anordnung für den Weg des Pilotwassers ermöglicht dem Ventil, in einem Druckbereich von 0,5 bar bis 12,0 bar zu funktionieren.
- Auf Wunsch ist es möglich den Druckbereich weiter zu erhöhen.
- Es besteht eine komplette Trennung zwischen dem Wasserfluss und dem Wasserfluss-Kontroll-System. Diese Eigenschaft stellt sicher, dass das Ventil auch unter starker Beanspruchung dicht bleibt.
- Die oben genannte Technologie ermöglicht auch die kleinen Abmessungen des Ventils (Einzelventil: ca. 5x4x6 cm, Doppelventil: ca. 8x4x6 cm).
Downloads
Pedalmontage
Besonders elegant ist die Aktivierung des Wasserzuflusses über ein Sockelpedal. Diese ausgeklügelte Einheit lässt sich mit zwei Befestigungsvarianten an nahezu jeden Sockel anpassen.
- Hinter der Sockelblende, auf dem Boden stehend, wird das Pedalgehäuse mit zwei Gewindestangen gegen den Schrankboden kippsicher fixiert.
- Die Pedalscheibe aus Edelstahl kann variabel auf dem Hebel angeschraubt werden, entsprechend der Wandstärke der Sockelblende.
- Wegen weiterer Montagemöglichkeiten stehen wir Ihnen mit unserer Beratung gerne zur Verfügung.
Downloads
Montagebeispiele
- Dank einfachster Montage kann IZI-flow® mit wenigen Handgriffen unterhalb des Waschbeckens zwischen Eckventil und Armatur montiert werden.

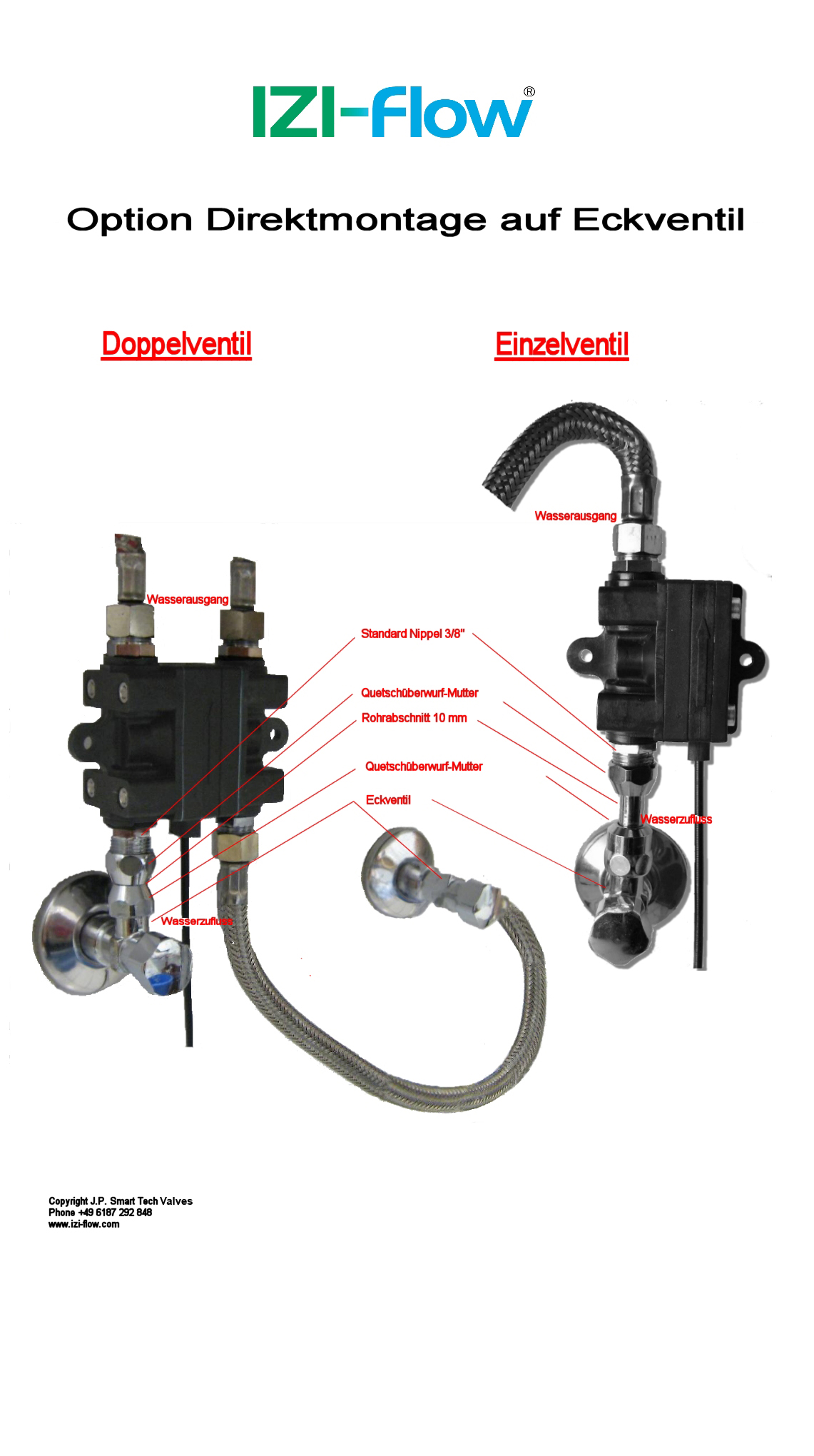

- Die Befestigung des Ventils erfolgt mittels Wandhalterung oder durch Direktmontage auf dem Eckventil; auch ohne Befestigung ist das Ventil funktionssicher. Wichtig ist nur die Beachtung der Wasserdurchflussrichtung.
- Ein freistehendes Mouse-Pedal oder ein in den Sockel integriertes Pedal aktivieren über eine Bowdenzug den Wasserzulauf in der Mischbatterie.
- IZI-flow® ist sowohl bei Wasserversorgung mit Normaldruck als auch bei Niederdruck (Warmwasser über Boiler) einsetzbar. Der Betriebsdruck unseres Ventils reicht von 0,5 bis 12,0 bar.
Auf dieser Seite sehen Sie einige Montagevarianten.
